Gambar Denah Instalasi Listrik Rumah — Saat proses pembangunan rumah banyak orang lebih fokus pada tampilan dan struktur bangunan rumah, namun sering mengabaikan perencanaan instalasi listrik.
Padahal, gambar denah instalasi listrik punya peran penting untuk memastikan sistem listrik berjalan aman, efisien, dan sesuai kebutuhan penghuni rumah.
Tanpa adanya perencanaan yang matang, instalasi listrik bisa menimbulkan berbagai masalah di kemudian hari. Mulai dari pemborosan energi hingga risiko korsleting listrik yang tentunya berbahaya.
Maka dari itu, Anda perlu pahami fungsi dan isi dari gambar denah instalasi listrik sebelum pembangunan rumah dimulai.
Tak perlu bingung untuk memahami gambar denahnya, Artikel MBD Kontraktor kali ini akan bahas lebih lengkap alasan mengapa Anda perlu membuat gambar denah instalasi listrik rumah, dan apa saja isi yang harus ada di dalam gambar denah tersebut!
Simak pembahasannya lebih lengkap berikut ini, ya.
Baca Juga : Cara Gambar Denah Rumah yang Tepat & Mudah Dipahami
6 Alasan Mengapa Perlu Buat Gambar Denah Instalasi Listrik Rumah
Tentu ada alasan tersendiri mengapa Anda perlu membuat gambar denah instalasi listrik. Jika Anda belum tahu apa saja alasannya, berikut ada 6 alasan mengapa Anda perlu buat gambar denah tersebut:
Menghindari Kesalahan Pemasangan Listrik
Jika tidak ada gambar denah instalasi listrik, tukang atau teknis yang bekerja akan kebingungan bagaimana cara memasang instalasi listrik di rumah Anda. Tentunya hal tersebut bisa menimbulkan berbagai masalah, seperti:
- Penempatan stop kontak yang tidak sesuai
- Saklar sulit dijangkau
- Jalur kabel yang tidak efisien
Maka dari itu, penting sekali membuat gambar denah instalasi listrik agar posisi titik listrik dipasang dengan detail sehingga meminimalisir kesalahan.

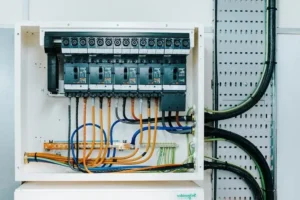

Meningkatkan Keamanan Rumah
Pemasangan instalasi listrik yang tidak direncanakan dengan tepat bisa menimbulkan berbagai resiko seperti korsleting hingga kebakaran. Adanya gambar denah instalasi listrik rumah yang jelas:
- Jalur kabel tertata rapi
- Beban listrik bisa dihitung dengan tepat
- Penggunaan MCB dan panel lebih terkontrol
Hal ini bisa membuat sistem listrik di rumah jadi lebih aman.
Mengoptimalkan Kebutuhan Listrik
Setiap rumah punya kebutuhan listrik yang berbeda-beda. Dengan membuat gambar denah instalasi listrik rumah, Anda bisa menyesuaikan:
- Jumlah titik lampu
- Posisi stop kontak
- Kebutuhan daya di tiap ruangan
Hasilnya, penggunaan listrik jadi lebih efisien dan sesuai dengan aktivitas penghuni rumah.
Mempermudah Proses Pengerjaan
Adanya gambar denah instalasi listrik berfungsi sebagai panduan kerja bagi teknisi di lapangan. Dengan gambar denah yang jelas:
- Proses instalasi lebih cepat
- Mengurangi kesalahan kerja
- Meminimalkan bongkar pasang ulang
Hal ini tentunya akan menghemat waktu dan biaya pembangunan.
Mempermudah Perawatan & Perbaikan
Jika suatu saat terjadi masalah listrik, gambar denah instalasi akan sangat membantu dalam proses pengecekan. Teknisi dapat:
- Mengetahui jalur kabel
- Menemukan titik masalah dengan cepat
- Menghindari pembongkaran yang tidak perlu
Tanpa adanya gambar denah, proses perbaikan jadi lebih rumit dan memakan biaya lebih banyak.
Mempermudah Perencanaan Interior
Penempatan titik listrik sangat berpengaruh pada desain interior. Misalnya:
- Stop kontak untuk TV dan perangkat elektronik
- Posisi lampu untuk pencahayaan estetis
- Instalasi AC atau peralatan dapur
Dengan gambar denah instalasi listrik rumah, semua dipasang sesuai dengan konsep interior sejak awal.
Baca Juga : 8 Alasan Mengapa Butuh Arsitek Gambar Rumah Profesional!
Apa Saja Isi Gambar Denah Instalasi Listrik?
Agar berfungsi dengan maksimal, gambar denah instalasi listrik rumah harus berisikan beberapa komponen penting seperti berikut:
Titik Lampu
Gambar denah instalasi listrik harus menunjukkan lokasi semua titik lampu di setiap ruangan, baik lampu utama maupun lampu tambahan. Beberapa hal yang perlu diperhatikan:
- Jumlah lampu per ruangan
- Jenis pencahayaan
- Posisi yang mendukung aktivitas
Perencanaan ini dapat mempengaruhi kenyamanan dan suasana dalam rumah.
Posisi Saklar
Saklar berfungsi untuk mengontrol lampu, sehingga penempatannya harus strategis dan mudah dijangkau. Biasanya saklar ditempatkan di beberapa posisi seperti:
- Dekat pintu masuk ruangan
- Pada ketinggian yang ergonomis
- Sesuai dengan alur aktivitas penghuni
Gambar denah akan membantu memastikan semua saklar berada di posisi yang tepat.
Stop Kontak
Stop kontak yaitu salah satu elemen penting dalam instalasi listrik rumah. Dalam gambar denah instalasi listrik harus dicantumkan:
- Jumlah stop kontak di setiap ruangan
- Posisi sesuai kebutuhan perangkat elektronik
- Ketinggian pemasangan
Perencanaan yang tepat akan menghindari penggunaan terminal tambahan yang berisiko.
Jalur Kabel Listrik
Gambar denah instalasi listrik juga harus menggambarkan jalur kabel dari sumber listrik ke setiap titik, tujuannya yaitu:
- Mengetahui arah distribusi listrik
- Menghindari penumpukan kabel
- Memudahkan perawatan di masa depan
Jalur kabel listrik biasanya digambarkan dengan garis tertentu sesuai standar teknis.
Panel Listrik & MCB
Panel listrik yaitu pusat distribusi listrik di rumah. Dalam gambar denah harus dijelaskan:
- Lokasi panel utama
- Pembagian jalur listrik per area
- Kapasitas MCB
Dengan perencanaan ini, beban listrik bisa dibagi secara merata dan aman.
Simbol-simbol Instalasi Listrik
Gambar denah instalasi listrik rumah menggunakan simbol khusus untuk memudahkan pembacaan. Contoh simbol:
- Lampu
- Saklar tunggal atau ganda
- Stop kontak
- Panel listrik
Memahami simbol tersebut sangat penting agar semua pihak mulai dari arsitek, teknisi, dan pemilik rumah memiliki pemahaman yang sama.
Keterangan Teknis Tambahan
Selain gambar utama, biasanya terdapat beberapa keterangan tambahan seperti:
- Spesifikasi kabel
- Jenis instalasi
- Kapasitas daya listrik
Informasi ini sangat membantu Anda untuk memastikan instalasi sesuai standar keamanan.
Baca Juga : Jasa Gambar Denah Rumah untuk Semua Tipe Hunian
Itulah penjelasan detail mengenai gambar denah instalasi listrik yang perlu Anda pahami! Bagi Anda yang ingin bangun rumah sekaligus sudah terpasang instalasi listriknya, Anda bisa gunakan jasa MBD Kontraktor.
Untuk diskusi lebih lanjut, Anda bisa konsultasi GRATIS sekarang bersama tim ahli kami!
